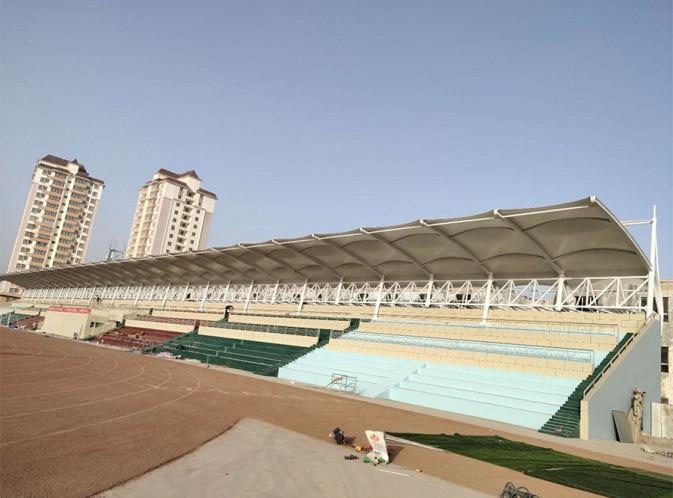

膜结构看台的防雷接地设计与注意问题
一、膜结构接地设计:
膜结构看台接地设计需要注意的问题有以下几个方面:
立膜结构建筑的基础结构采用传统结构时,应按常规做法接地。位于基础上或靠近基础的金属框架应与基础连接,连接过程应根据接地材料的连接方式连接。若建筑物内有电子信息系统接地,可采用共用接地,接地电阻按较小值取值。由于膜结构的框架直接暴露在空气中,因此在发生雷击的情况下更容易产生感应雷击电流。在采用基础加固作为自然接地体的同时,为了进一步保障人员安全,可以在人员活动区内对电网进行密实,而电网接地体的埋深至少应小于0.8m,在终端处形成完整的电气路径。此外,作为自然引下线架,应采取措施防止接闪和支撑架的阶跃电压。例如,支撑架位于膜结构看台外侧并与基础接地一定距离时,具有较大膜结构支架的支撑框架位于体育场外,位于外侧的锚块应同时接地;考虑铺设5cm厚的沥青层或15cm厚的砂砾层,电阻率小于50K②. M和增加警告标志,以避免步进电压雷击事故。
二、屏蔽与等电位方面的需要注意的问题:
由于膜结构建筑的特点,建筑中的大部分空间应划分为lpzob区域。即使与普通砖混结构相比,膜材料结构的屏蔽成果也远远落后。经计算,砖混结构的建筑物屏蔽能力可达到8.93db衰减。因此,位于膜结构建筑中的电气和电子信息设备也比传统建筑受到更大的雷电电磁脉冲威胁。因此,对于安装在膜结构看台上的信息系统,应考虑设备与建筑物内外边界之间的安全距离,必要时可采取更高的屏蔽防护措施。供电、通信、传输、控制线路均采用金属护套或金属管敷设,金属管与接地架接地。接线合理,防雷系统接线位置、方向、距离符合规范要求。建筑物内外及建筑物内各种金属管道、支架、桥梁的连接应符合防雷接地规范。
